일반적인 나사 유형 이해: NPT, PT, G, R, M, BSP, UNF

나사산 연결은 기계 공학, 계측, 배관 및 산업 자동화에서 중요한 부분입니다. 올바른 유형의 스레드를 선택하면 적절한 맞춤, 누출-방지 밀봉, 지역 또는 국제 표준과의 호환성이 보장됩니다.

가장 일반적으로 사용되는 스레드 유형은 다음과 같습니다.

1. NPT – 내셔널 파이프 나사산(테이퍼형)

NPT 스레드는 스레드 각도가 60도인 테이퍼형 파이프 스레드 유형입니다. 1:16 테이퍼가 특징입니다. 즉, 나사 길이 1인치당 직경이 1/16인치씩 변경됩니다. 이 테이퍼는 수나사산과 암나사산 사이의 밀착을 보장하여 탁월한 밀봉 성능을 제공합니다. NPT 나사산은 일반적으로 1/4", 1/2" 및 1/8"과 같은 인치 크기로 측정됩니다.

표준: ANSI/ASME B1.20.1
스레드 각도: 60도
스레드 유형: 테이퍼
단위: 인치

특징:

• 뛰어난 밀봉 성능: 테이퍼형 설계로 연결부와 파이프 사이에 꼭 맞게 끼워져 누출을 방지합니다.
• 높은 압력 및 온도 저항: 높은 압력 및 온도를 견딜 수 있어 열악한 환경에 적합합니다.
• 안정적인 연결: 스레드 연결은 안전하고 느슨해짐에 강합니다.
• 간편한 설치: 파이프에 삽입하고 회전하기만 하면 연결이 완료됩니다.

북미에서는 흔합니다.

응용 분야: 유압 시스템, 화학 파이프라인, 가스 전달 시스템.

2. PT – 파이프 나사(JIS 테이퍼)

PT 스레드는 NPT 스레드와 유사한 영국 표준 파이프 테이퍼(BSPT) 스레드입니다. 또한 1:16 테이퍼 기능이 있어 직경이 길이 1인치당 1/16인치씩 감소합니다. PT 나사산은 구조가 콤팩트하고 피치가 더 미세하여 밀봉 성능과 내압성이 모두 향상되었습니다.

표준: JIS B 0203(일본공업규격)
스레드 각도: 55도
스레드 유형: 테이퍼
단위: 인치

특징:

• 탁월한 밀봉 성능: 콤팩트한 나사산 구조로 연결의 견고성이 향상됩니다.
• 강력한 압력 저항: 더 큰 축 압력을 견딜 수 있어 견고한 기계적 성능을 제공합니다.
• 간편한 설치: 나사산 피치가 작을수록 설치 시 회전이 덜 필요하므로 작업이 더욱 편리해집니다.

아시아, 특히 일본, 대만, 중국에서 흔히 볼 수 있습니다.

응용 분야: 공압 부품, 물 피팅, 가스 시스템.

3. G 스레드 - BSPP

G 스레드는 Whitworth 스레드 시리즈에 속합니다. 이는 고도로 표준화되어 있으며 나사산 크기는 일반적으로 인치(예: 1/4, 1/2, 1/8)로 표시됩니다. G 스레드는 심플한 디자인이 특징이며 높은 다양성을 제공합니다.

표준: ISO 228
스레드 각도: 55도
스레드 유형: 평행(원통형)
단위: 인치

특징:

높은 표준화: 통합된 스레드 매개변수 및 기호는 통신 및 매칭을 더욱 효율적으로 만듭니다.

빠른 설치: 단순한 디자인으로 복잡한 도구 없이 쉽게 조립 및 분해할 수 있어 시간이 절약됩니다.

안정적인 연결: 나사산의 긴밀한 결합은 인장력과 전단력에 효과적으로 저항하여 풀림을 방지합니다.

유럽 ​​및 전 세계적으로 계측에 일반적으로 사용됩니다.

응용 분야: 계측, 밸브 피팅, 건물 및 엔지니어링 시스템.

4. R 나사 - ISO 테이퍼 나사(BSPT와 유사)

R 스레드는 기계적 연결에 널리 사용되는 스레드 유형입니다. 삼각형 나사산에 비해 프로파일이 더 부드러워서 보다 균일한 하중 분산이 가능합니다.

표준: ISO 7-1

특징:

• 높은 정밀도: 뛰어난 치수 정확도와 기하학적 공차로 나사산 품질이 보장됩니다.
• 간단한 구조: 나사형 샤프트와 슬리브로 구성되어 사용이 쉽습니다.
• 강력한 다용성: 다양한 애플리케이션 요구 사항을 충족하기 위해 다양한 사양으로 제공됩니다.

전 세계적으로 일반적으로 사용됩니다.

응용 분야: 상호 교환성과 높은 정밀도가 필수적인 기계 제조, 정밀 기기, 항공우주 응용 분야.

5. M나사(미터나사)

미터 나사라고도 알려진 M 나사는 가장 일반적으로 사용되는 미터 나사 유형입니다. 그들은 산술 순서로 배열된 표준화된 피치 시스템을 따릅니다. 크기는 밀리미터(-)로 표시됩니다. 예를 들어 M6×1은 직경 6mm, 피치 1mm를 나타냅니다.

표준: ISO 261 / ISO 724
스레드 각도: 60도
스레드 유형: 평행
단위: 밀리미터

특징:

• 통합 단위: 밀리미터 단위로 측정되므로 계산과 측정이 더 쉬워집니다.
• 표준화된 피치: 일반적인 순서를 따르므로 선택과 사용이 단순화됩니다.
• 폭넓은 적용 가능성: 기계 공학, 전자, 자동차, 항공우주 및 기타 산업에서 광범위하게 사용됩니다.

전 세계적으로 일반적으로 사용됩니다.

응용 분야: 전자 제품 조립, 정밀 기기 연결, 대형 기계 장비 고정에 일반적입니다.

6. BSP 스레드 - 영국 표준 파이프

BSP 스레드는 표준화된 파이프 스레드입니다. BSPP(평행형)와 BSPT(테이퍼형)의 두 가지 주요 유형이 있으며 둘 다 나사산 각도가 55도입니다. BSP 스레드는 일반적으로 1/4", 1/2" 및 1"과 같은 인치 단위로 측정됩니다.

BSPP와 BSPT는 유사한 외관에도 불구하고 나사산 각도와 피치의 차이로 인해 NPT와 호환되지 않습니다.

영국, 유럽, 아시아 및 호주에서 일반적으로 사용됩니다.

응용 분야: 배관 및 유체 전달 응용 분야

7. UN / UNF - 통일국립실 / 통일가는실

UN 및 UNF 나사산은 표준화된 나사산입니다. 나사산 피치가 특징입니다. UN은 일반 용도로 사용되는 피치가 더 거친 반면, UNF는 더 정확하고 강도가 높은 연결을 위해 더 미세한 피치를 가지고 있습니다.{1}}

표준: ANSI/ASME B1.1
스레드 각도: 60도
단위: 인치

특징:

• 고강도-실 결합.
• 일반적으로 밀봉용이 아니며 고정용으로 사용됩니다.

미국 및 항공우주 산업에서 일반적입니다.

응용 분야: 기계적 고정, 항공우주, 자동차.

비교표

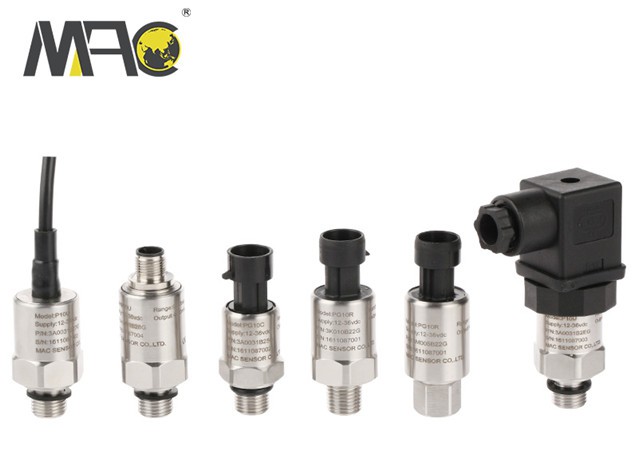

MACSENSOR는 센서에 대한 다양한 스레드와 맞춤 서비스를 제공합니다. 자세한 내용은 당사에 문의하세요.
