초음파 기술은 정확한 레벨 감지 방법입니다. 최상의 효과를 활용하려면 올바른 센서 모드, 적절한 장착 및 유지 관리가 매우 중요합니다. 다음은 초음파 유형 레벨 센서의 사용, 설치 및 유지 관리에 도움이 되는 실제 가이드입니다.
1 올바른 센서를 선택하세요
오른쪽을 제대로 선택하세요초음파 레벨 센서, 다음 사항을 고려해야 합니다.
측정 범위: 센서의 측정 범위는 탱크의 데드존과 극한 환경을 고려하면서 탱크의 최고 및 최저 레벨을 초과해야 합니다. 예를 들어, 일부 입상 벌크 고체를 측정할 때 먼지가 없다는 전제 하에 선택된 초음파 레벨미터 범위는 실제 범위보다 3배 더 커야 합니다.
전기 인터페이스: 4~20mA, 전압, RS485 또는 HART 출력이 필요한지 결정합니다.
화학적 호환성: 센서 재질(예: PTFE, PVDF, 스테인리스강)이 액체의 산성, 알칼리성 또는 오염 가능성을 견딜 수 있는지 확인하십시오.
작동 환경: 압력, 극한 온도, 증기, 거품 또는 먼지가 많은 조건에 맞게 선택하십시오. 위험 구역에서는 방폭-또는 본질 안전 모델을 선호합니다.
2 초음파 레벨 센서를 올바르게 설치하십시오.
센서가 아무리 좋아도 위치가 좋지 않으면 성능이 저하됩니다.
2.1 적절한 설치 위치 선택
변환기는 입구나 출구 바로 위에 설치하거나 액체 표면이 심하게 변동하는 영역에 설치하면 안 됩니다.
사다리, 교반기, 파이프라인과 같은 장애물이 초음파 빔 범위 내에 있는지 확인하십시오.
설치 장소는 신호 전송에 영향을 미칠 수 있으므로 강력한 전자기 간섭 소스에서 멀리 떨어져 있어야 합니다.
2.2 다양한 컨테이너 유형에 대한 적절한 장착

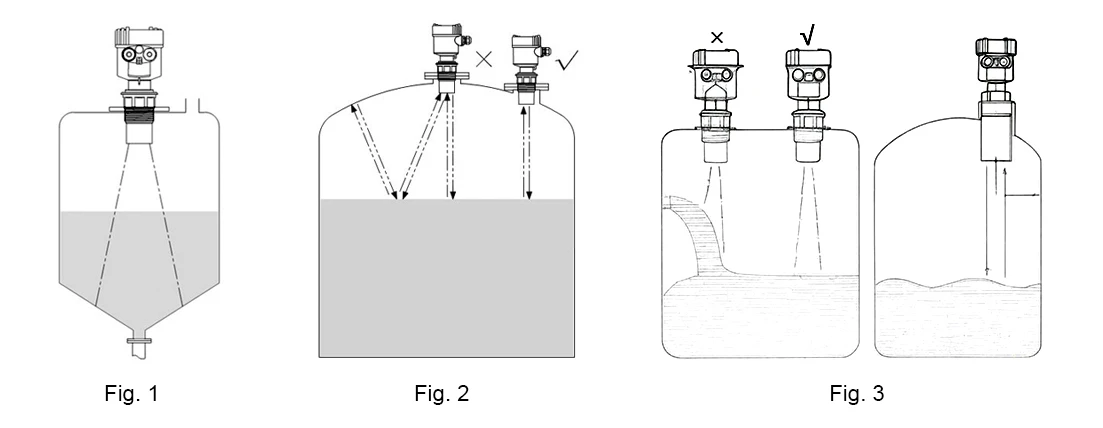

상단이 평평한 원뿔-바닥 탱크: 상단 중앙에 트랜스미터를 설치하면 바닥까지 정확하게 측정할 수 있습니다(그림. 1 참조).
돔형{0}}상부 탱크: 다중 반사를 방지하기 위해 중앙에서 떨어진 곳에-센서를 설치합니다(반경 1/2 또는 2/3)(그림. 2 참조).
홈 또는 채널 적용: 브래킷이 안정적인지, 초음파 빔 각도가 채널 가장자리를 초과하지 않는지 확인하십시오.
2.3 탱크나 벽과의 거리 유지
빔 각도가 있기 때문에 센서는 반사된 신호의 간섭을 피하기 위해 벽에서 멀리 설치해야 합니다(그림. 3 참조). 탱크 벽이 거친 경우 벽에서 최소 0.3m의 거리를 유지하십시오.
2.4 측정 범위 및 사각지대 고려
프로브 표면과 가장 낮은 레벨 사이의 거리는 선택한 트랜스미터의 측정 범위보다 작아야 합니다.
프로브 표면과 최고 레벨 사이의 거리는 트랜스미터의 사각지대보다 커야 합니다.
최상의 반사 성능을 위해서는 변환기 표면이 액체 표면과 평행해야 합니다.
2.5 거품과 난류 방지
거품, 떠다니는 잔해 또는 강한 난류가 있는 지역에는 초음파 송신기를 설치하지 마십시오. 잘못된 에코가 발생할 수 있습니다. 부득이한 경우에는 가장 낮은 레벨까지 연장된 스틸 파이프(가이드 튜브)를 설치하여 내벽이 매끄럽고 튜브 내부와 외부에서 액체의 자유로운 이동이 보장되도록 하십시오.
2.6 단거리용 연장 튜브
프로브와 최대 액체 레벨 사이의 거리가 사각지대보다 작을 경우 연장 튜브를 추가할 수 있습니다. 튜브는 부드러운 내부 벽과 내부 및 외부의 액체 레벨이 동일하도록 충분히 큰 개구부를 가지고 수직으로 설치해야 합니다.
2.7 설치환경 및 안전상의 주의사항
가. 모델 및 적용조건 확인
설치하기 전에 선택한 모델이 압력, 온도, 화학적 호환성과 같은 프로세스 요구 사항을 충족하는지 확인하십시오.
안전상의 이유로 전원을 차단한 후에 배선 작업을 수행해야 합니다.
방폭- 모델의 경우 관련 Ex 배선 표준을 모두 따르세요.
B. 실외 및 환경 보호
옥외에 설치하는 경우에는 차양이나 레인커버를 추가하여 장치를 보호하고 수명을 연장하세요.
물방울이 초음파 전달을 방해할 수 있으므로 증기나 응축수가 프로브에 쌓일 수 있는 위치를 피하십시오.
매우 덥거나 추운 환경에서는 작동 범위 내에서 온도를 유지하기 위해 보호 장치를 설치하십시오.
C. 전기 배선 및 낙뢰 보호
물이 고이는 것을 방지하기 위해 모든 케이블 입구와 도관을 적절하게 밀봉하십시오.
송신기에는 낙뢰 보호 기능이 내장되어 있지만, 뇌우가 자주 발생하는 지역에서는 추가 서지 보호 장치를 사용하는 것이 좋습니다.
실외 또는 습기가 많은 환경에서는 빗물이나 결로 현상이 하우징 안으로 유입되는 것을 방지하기 위해 장치에 들어가기 전에 케이블을 아래쪽으로 구부리십시오.
3 유지관리 방법
시간이 지나도 성능을 안정적으로 유지하려면 다음 안내를 따르세요.
- 부드러운 비연마성 세척제를 사용하여 변환기 표면을 정기적으로 청소하고 먼지, 물때 또는 침전물을 제거하십시오.
- 물질 축적 방지: 센서 본체나 마운트에 액체나 고체가 달라붙으면 판독값이 왜곡될 수 있습니다.
- 와이어 연결 검사: 부식, 느슨함 또는 절연 손상 징후를 찾습니다.
- 교정을 주기적으로 검증하십시오(예: 몇 달마다 또는 조건 변경에 따라).
- 설계 한계를 벗어날 수 있는 온도, 습도, 증기 등의 환경 매개변수를 모니터링합니다.
- 백업 데이터 및 구성: 문제 해결 및 성능 추적에 도움이 되도록 설정, 오프셋 및 로그 기록을 유지합니다.
신뢰할 수 있는 레벨 판독값을 얻는 것은 단순히 좋은 장비를 구입하는 것만이 아닙니다. 이는 신중한 선택, 설치 및 유지 관리에 관한 것입니다.
